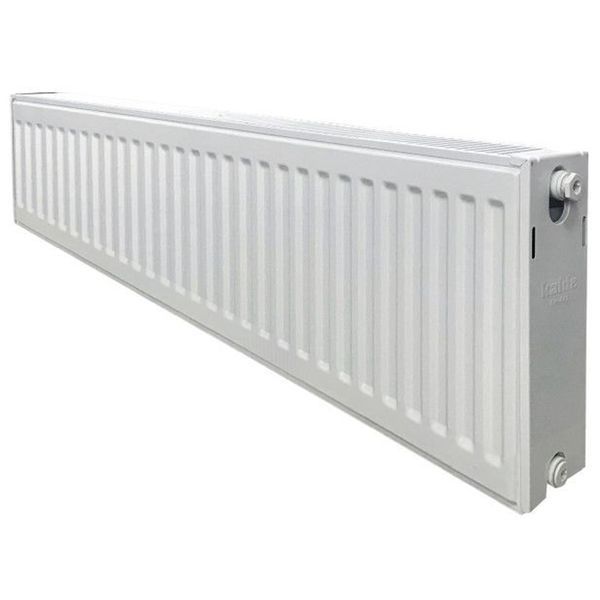

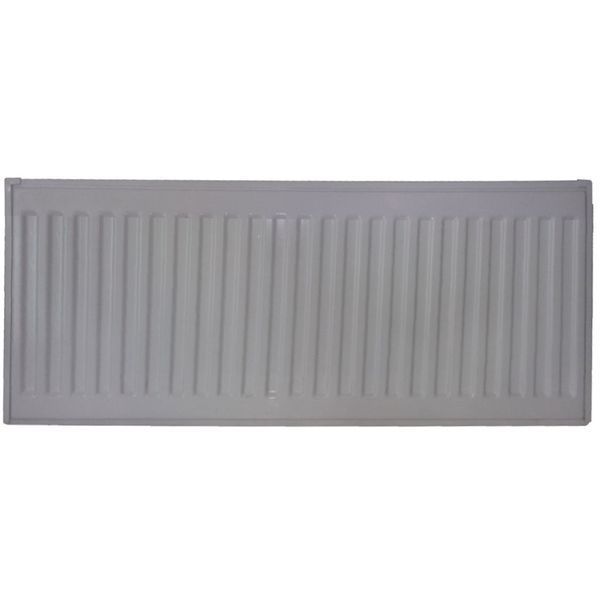

Радиатор стальной панельный KALDE 22 низ/справа 300x600 (без OUTER)

В наличии
Артикул: 10769
3 433 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Быстрый заказ
Описание
Радиатор стальной панельный тип 22 (низ.пр) 300x600 KALDE 0322-cpr-300600 880Вт

Предназначение: Используется для отопления жилых, общественных, промышленных зданий или домов с индивидуальной системой отопления закрытого типа, а также в помещениях с высокими требованиями к гигиене (медицинские учреждения, детские сады и т.д.).

Характекристики:

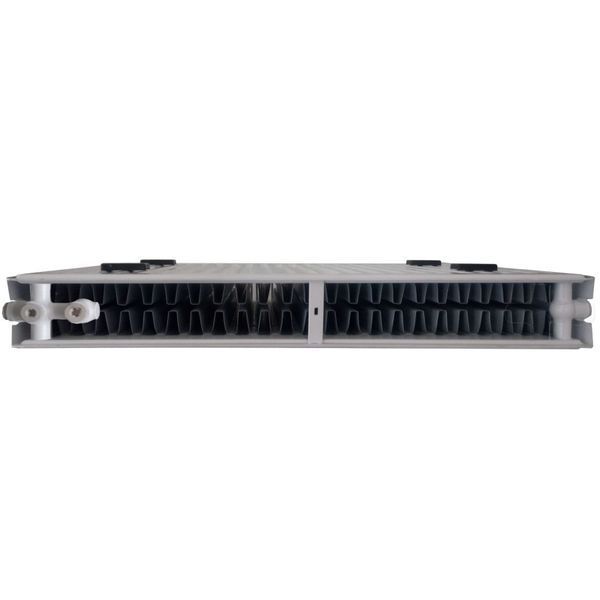

• Тип - 22 (две панели с двумя конвекторами)

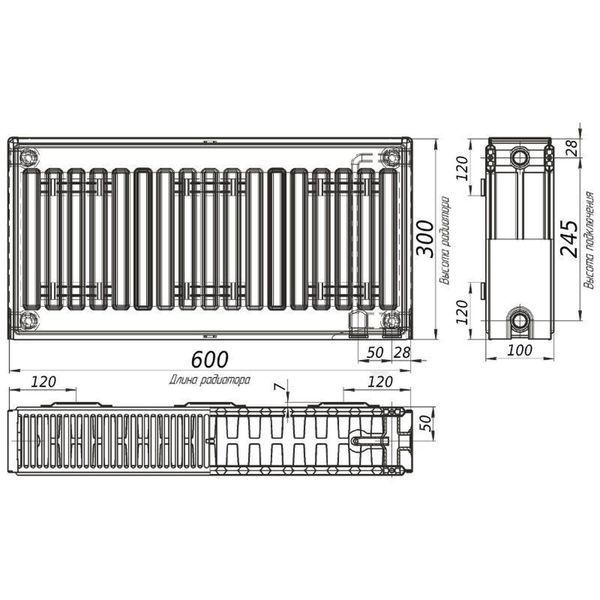

• Высота – 300 мм
• Длина – 600 мм
• Подключение - нижнее справа/боковое
• Тип клапана под термоголовку - OUTER
• Межосевое расстояние бокового подключения – 245 мм
• Межосевое расстояние нижнего подключения – 50 мм
• Тепловая Мощность ∆t=70/60/50°C, Вт - 880/704/563
• Вес, кг - 9,66
• Объем воды, л - 1,95
• Обогреваемая площадь h=2,7м (t=20°C), м2 - 6-7
• Максимальное рабочее давление 10 бар
• Максимальная температура: 120 °С
• Толщина листа панели: 1,11+0,09 мм
• Толщина листа конвектора: 0,3+0,09 мм
• Толщина листа боковой и верхней крышки : 0,5+0,09 мм
• Цвет: белый (RAL9016)

Комплектация:
• Радиатор (в упаковке) – 1 шт

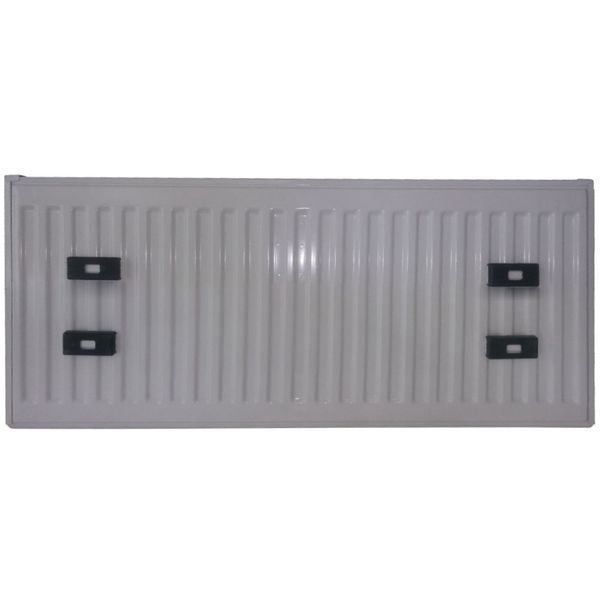

• Арматура крепления ‐ 2 шт
• Шуруп 8х60 мм ‐ 4 шт
• Дюбель Ø10 мм ‐ 4 шт
• Пластиковый фиксатор ‐ 4 шт
• Стальная заглушка – 3 шт
• Кран Маевского (воздухоотводчик) – 1 шт
• Технический паспорт – 1 шт
• Индивидуальная упаковка – 1 шт
Новый отзыв или комментарий
Войти с помощью
Оцените товар
Характеристики
Страна происхождения Туреччина
Страна регистрации бренда Туреччина
Тип 22
Вес брутто (кг) 10.100000
Объем (м³) 0.020000
Тип подключения Нижнє
Высота (мм.) 300
Длина (мм.) 600
